Arduino Buzzer Kullanımı

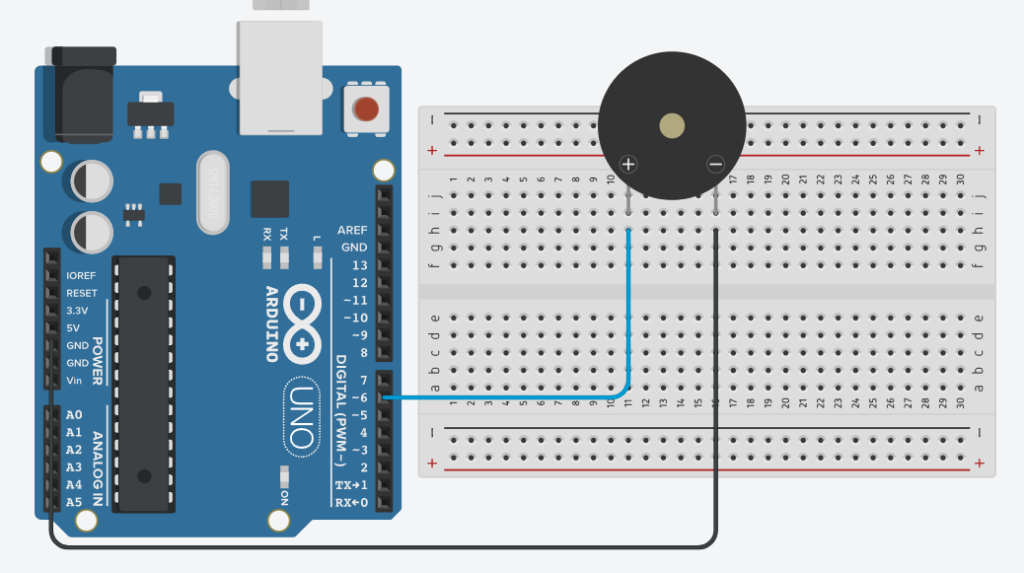

Bu içeriğimizde TinkerCad üzerinden Arduino Uno’da Buzzer devre elemanının nasıl kullanılacağı hakkında bilgi vereceğim. Önce Buzzer nedir, nasıl bağlanır ve nerelerde kullanılır onu öğrenelim.

Buzzer, elektrik sinyallerini ses sinyallerine çeviren elektronik devre elemanıdır. Genellikle uyarı sistemlerinde, alarm devrelerinde kullanılır.

Aktif ve Pasif Buzzer Farkları:

Aktif Buzzer: Sadece bip sesi çıkarır.
Pasif Buzzer: Farklı frekansta sesler ve melodiler üretilebilir.

NOT: TinkerCad üzerinde bir Buzzer türü olan Piezo olarak geçer.

void setup()
{
  pinMode(6, OUTPUT);
}
void loop()
{
  digitalWrite(6, HIGH);
  delay(1000);
  digitalWrite(6, LOW);
  delay(1000);
}

Buzzer ile sadece basit bip sesleri çıkarmakla kalmaz aynı zamanda melodiler, şarkılar ve marşlarda çalabilirsiniz. Farklı frekanstaki notaları kullanarak istediğiniz müziği oluşturabilirsiniz. Fakat Pasif Buzzer kullanarak

Arduino’nun tone fonksiyonu sayesinde bu işlemi gerçekleştirebilirsiniz. Şimdi aşağıda bir örnek olarak İstiklal marşımızı buzzer üzerinde çaldıralım.

//Türkiye Cumhuriyeti İstiklal Marşı
 //Söz    : Mehmet Akif Ersoy
 //Beste  : Osman Zeki Üngör

const int buzzer = 8;
int a, ad, b, c, cd, d, dd, e, f, fd, g, gd, a2, ad2, b2, c2, cd2, d2, dd2, e2, f2, fd2, g2, gd2, a3;

void setup()
{
  pinMode(buzzer, OUTPUT);

//////////////////////  notalar
// c  = do
// cd = do diyez
// d  = re
// dd = re diyez
// e  = mi
// f  = fa
// fd = fa diyez
// g  = sol
// gd = sol diyez
// a  = la
// ad = la diyez
// b  = si
///////////////////////
//notalara karşılık gelen frekans değerleri
a=440;
ad=466;
b=494;

c=523;
cd=554;
d=587;
dd=622;
e=659;
f = 698;
fd = 740;
g = 784;
gd = 830;

a2 = 880;
ad2 = 932;
b2 = 988;
c2 = 1046;
cd2 = 1108;
d2 = 1174;
dd2 = 1244;
e2 = 1318;
f2 = 1396;
fd2 = 1480;
g2 = 1568;
gd2 = 1660;
a3 = 1760;
}

void loop()
{
//Korkma Sönmez Bu Şafak
    tone(buzzer, c);
    delay(800);
    tone(buzzer, f);
    delay(800);
    tone(buzzer, g);
    delay(800);
    tone(buzzer, gd);
    delay(800);
    tone(buzzer, e);
    delay(400);
    tone(buzzer, g);
    delay(200);
    tone(buzzer, f);
    delay(1600);
    noTone(buzzer);
    delay(300);
//Larda Yüzden Al Sancak
    tone(buzzer, f);
    delay(800);
    tone(buzzer, ad2);
    delay(800);
    tone(buzzer, c2);
    delay(800);
    tone(buzzer, cd2);
    delay(800);
    tone(buzzer, a2);
    delay(400);
    tone(buzzer, c2);
    delay(200);
    tone(buzzer, ad2);
    delay(1600);
//Sönmeden Yurdumun Üstünde Tüten En Son Ocak O Be
    tone(buzzer, c2);
    delay(200);
    tone(buzzer, ad2);
    delay(200);
    tone(buzzer, c2);
    delay(200);
    tone(buzzer, g);
    delay(400);
    noTone(buzzer);
    delay(100);
    tone(buzzer, g);
    delay(400);
    tone(buzzer, ad);
    delay(200);
    tone(buzzer, gd);
    delay(400);
    tone(buzzer, e);
    delay(200);
    tone(buzzer, f);
    delay(400);
    tone(buzzer, g);
    delay(200);
    tone(buzzer, gd);
    delay(400);
    tone(buzzer, ad);
    delay(200);
    tone(buzzer, c2);
    delay(400);
    tone(buzzer, cd2);
    delay(200);
    tone(buzzer, dd2);
    delay(400);
    tone(buzzer, f2);
    delay(200);
    tone(buzzer, dd2);
    delay(400);
//Nim Milletimin
    tone(buzzer, dd);
    delay(200);
    tone(buzzer, d);
    delay(200);
    tone(buzzer, dd);
    delay(200);
    tone(buzzer, c2);
    delay(800);
    tone(buzzer, ad);
    delay(800);
    tone(buzzer, gd);
    delay(1600);
// Yıldızıdır Parlayacak O benim
    tone(buzzer, c);
    delay(200);
    tone(buzzer, b);
    delay(200);
    tone(buzzer, c);
    delay(200);
    tone(buzzer, g);
    delay(800);
    tone(buzzer, c);
    delay(800);
    tone(buzzer, c2);
    delay(800);
    tone(buzzer, ad);
    delay(200);
    tone(buzzer, gd);
    delay(200);
    tone(buzzer, g);
    delay(400);
    tone(buzzer, gd);
    delay(200);
    tone(buzzer, f);
    delay(800);
//Dir O Benim Milletimindir Ancak
    tone(buzzer, f2);
    delay(800);
    tone(buzzer, dd2);
    delay(200);
    tone(buzzer, cd2);
    delay(400);
    tone(buzzer, c2);
    delay(200);
    tone(buzzer, ad);
    delay(400);
    tone(buzzer, gd);
    delay(200);
    tone(buzzer, g);
    delay(400);
    tone(buzzer, f);
    delay(200);
    tone(buzzer, c2);
    delay(400);
    tone(buzzer, c);
    delay(800);
    tone(buzzer, f);
    delay(1600);

/////////////ikinci kıt'a

//Çatma Kurban Olayım
    tone(buzzer, c);
    delay(800);
    tone(buzzer, f);
    delay(800);
    tone(buzzer, g);
    delay(800);
    tone(buzzer, gd);
    delay(800);
    tone(buzzer, e);
    delay(400);
    tone(buzzer, g);
    delay(200);
    tone(buzzer, f);
    delay(1600);
    noTone(buzzer);
    delay(300);
//Çehreni Ey Nazlı Hilal
    tone(buzzer, f);
    delay(800);
    tone(buzzer, ad2);
    delay(800);
    tone(buzzer, c2);
    delay(800);
    tone(buzzer, cd2);
    delay(400);
    tone(buzzer, ad2);
    delay(400);
    tone(buzzer, a2);
    delay(400);
    tone(buzzer, c2);
    delay(400);
    tone(buzzer, ad2);
    delay(800);
//Kahraman Irkıma Bir Gül Ne Bu Şiddet Bu Celal Sana
    tone(buzzer, c2);
    delay(200);
    tone(buzzer, ad2);
    delay(200);
    tone(buzzer, c2);
    delay(200);
    tone(buzzer, g);
    delay(400);
    noTone(buzzer);
    delay(100);
    tone(buzzer, g);
    delay(400);
    tone(buzzer, ad);
    delay(200);
    tone(buzzer, gd);
    delay(400);
    tone(buzzer, e);
    delay(200);
    tone(buzzer, f);
    delay(400);
    tone(buzzer, g);
    delay(200);
    tone(buzzer, gd);
    delay(400);
    tone(buzzer, ad);
    delay(200);
    tone(buzzer, c2);
    delay(400);
    tone(buzzer, cd2);
    delay(200);
    tone(buzzer, dd2);
    delay(400);
    tone(buzzer, f2);
    delay(200);
    tone(buzzer, dd2);
    delay(400);
//Olmaz Dökülen
    tone(buzzer, dd);
    delay(200);
    tone(buzzer, d);
    delay(200);
    tone(buzzer, dd);
    delay(200);
    tone(buzzer, c2);
    delay(800);
    tone(buzzer, ad);
    delay(800);
    tone(buzzer, gd);
    delay(1600);
//Kanlarımız Sonra Helal Hakkıdır
    tone(buzzer, c);
    delay(200);
    tone(buzzer, b);
    delay(200);
    tone(buzzer, c);
    delay(200);
    tone(buzzer, g);
    delay(800);
    tone(buzzer, c);
    delay(800);
    tone(buzzer, c2);
    delay(800);
    tone(buzzer, ad);
    delay(200);
    tone(buzzer, gd);
    delay(200);
    tone(buzzer, g);
    delay(400);
    tone(buzzer, gd);
    delay(200);
    tone(buzzer, f);
    delay(800);
//Hakk'a Tapan Milletimin İstiklal
    tone(buzzer, f2);
    delay(800);
    tone(buzzer, dd2);
    delay(200);
    tone(buzzer, cd2);
    delay(400);
    tone(buzzer, c2);
    delay(200);
    tone(buzzer, ad);
    delay(400);
    tone(buzzer, gd);
    delay(200);
    tone(buzzer, g);
    delay(400);
    tone(buzzer, f);
    delay(200);
    tone(buzzer, c2);
    delay(400);
    tone(buzzer, c);
    delay(800);
    tone(buzzer, f);
    delay(1600);

    noTone(buzzer);
    delay(2000);

}

KAYNAK: https://etkilesimliogrenme.com/arduino-buzzer-istiklal-marsi
