Elektronik projelerde en çok kullanılan bileşenlerden biri dirençtir. Özellikle Arduino projelerinde, direnç değerini doğru bilmek hayati önem taşır. Ancak dirençlerin üzerinde doğrudan bir sayı yerine renkler bulunur. Bu yazıda, direnç renk kodları nedir, nasıl hesaplanır, ve Arduino projelerinizde neden önemlidir sorularına detaylı cevap vereceğiz.
2. Direnç Nedir?
Direnç, elektrik devrelerinde akımın akışını sınırlamak için kullanılır. Birimi Ohm (Ω)‘dur. Örneğin bir LED bağlarken doğrudan 5V verilirse LED yanabilir. Bu yüzden uygun bir direnç kullanmak gerekir.
3. Direnç Renk Kodları Temel Bilgiler
Dirençlerin üzerindeki renkli bantlar, direncin değerini ve toleransını gösterir. Genellikle 4 veya 5 bantlı olurlar:
| Bant Sayısı | 1. Bant | 2. Bant | 3. Bant | 4. Bant | 5. Bant (Varsa) |
|---|---|---|---|---|---|
| 4 Bant | 1. Rakam | 2. Rakam | Çarpan | Tolerans | – |
| 5 Bant | 1. Rakam | 2. Rakam | 3. Rakam | Çarpan | Tolerans |
🎨 Renk Kodları Neden Var?
Dirençler çok küçük olduğu için üzerlerine doğrudan sayı yazmak zordur. Bu yüzden üreticiler, direnç değerlerini renklerle gösterir. Her rengin sayısal bir karşılığı vardır. Bu sisteme renk kodlama sistemi denir.

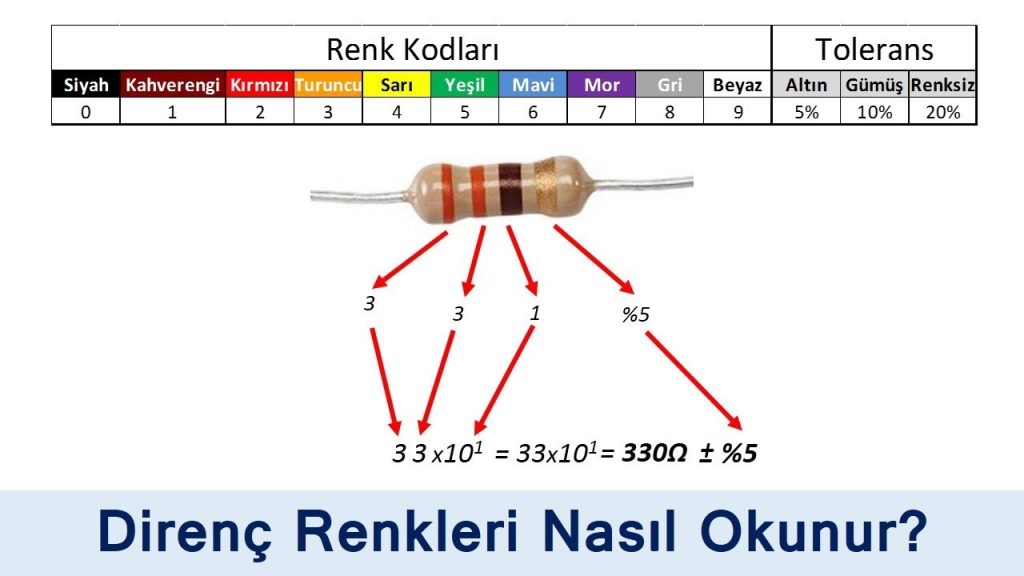

📏 4 Bantlı Direnç Renk Kodları
4 bantlı dirençlerde:
- ve 2. bant → Sayı değeri
- bant → Çarpan
- bant → Tolerans (hata payı)
Örnek:
Renkler: Kahverengi – Siyah – Kırmızı – Altın
Hesaplama:
- Kahverengi = 1
- Siyah = 0
- Kırmızı = 100 çarpanı
- Altın = ±5% tolerans
Değer: 10 x 100 = 1000 Ω = 1kΩ ±5%
📐 5 Bantlı Direnç Renk Kodları
5 bantlı dirençler daha hassas ölçüm içindir:
- 1, 2, 3. bantlar → Sayı
- bant → Çarpan
- bant → Tolerans
Örnek:
Renkler: Kahverengi – Siyah – Siyah – Kırmızı – Kahverengi
Hesaplama:
- 1 – 0 – 0 → 100
- Kırmızı → 100 çarpanı
- Kahverengi → ±1% tolerans
Değer: 100 x 100 = 10.000 Ω = 10kΩ ±1%
💡 Arduino ile Doğru Direnç Seçimi
Arduino projelerinde direnç seçimi özellikle LED, sensör ve motor gibi bileşenlerle çalışırken önemlidir.
Örnek: LED Devresi
- LED akımı: 20mA
- Besleme voltajı: 5V
- LED voltajı: 2V
Ohm Kanunu ile Hesap:
(5V – 2V) / 0.02A = 150Ω direnç
En yakın standart değer: 180Ω veya 220Ω
🗂️ Direnç Renk Kodları Tablosu
| Renk | Değer | Çarpan | Tolerans |
|---|---|---|---|
| Siyah | 0 | x1 | – |
| Kahverengi | 1 | x10 | ±1% |
| Kırmızı | 2 | x100 | ±2% |
| Turuncu | 3 | x1.000 | – |
| Sarı | 4 | x10.000 | – |
| Yeşil | 5 | x100.000 | ±0.5% |
| Mavi | 6 | x1.000.000 | ±0.25% |
| Mor | 7 | x10.000.000 | ±0.1% |
| Gri | 8 | x100M | ±0.05% |
| Beyaz | 9 | x1G | – |
| Altın | – | x0.1 | ±5% |
| Gümüş | – | x0.01 | ±10% |
| Yok | – | – | ±20% |
6. Pratik Kullanım İpuçları
- Renk Sırası: Dirençteki altın/gümüş bandı tolerans bandıdır, sağ tarafa gelecek şekilde tutun
- Okuma Yönü: Bazı dirençlerde okuma yönü belirsizse, ilk bandın tolerans bandı olmadığından emin olun
- Çoklu Bantlar: 5 veya 6 bantlı dirençlerde ekstra renkler sıcaklık katsayısını gösterir
7. Gelişmiş Uygulama Önerisi
RGB LED ve potansiyometre ile interaktif direnç hesaplayıcı:
// Potansiyometre ile renk seçimi // Seçilen renge göre RGB LED'i yaktırın // Butonla onaylayıp direnç değerini hesaplatın
Sonuç
Bu rehberle:
✔ Direnç renk kodlarını okumayı
✔ Arduino ile değer hesaplamayı
✔ Pratik örneklerle pekiştirmeyi öğrendiniz.
